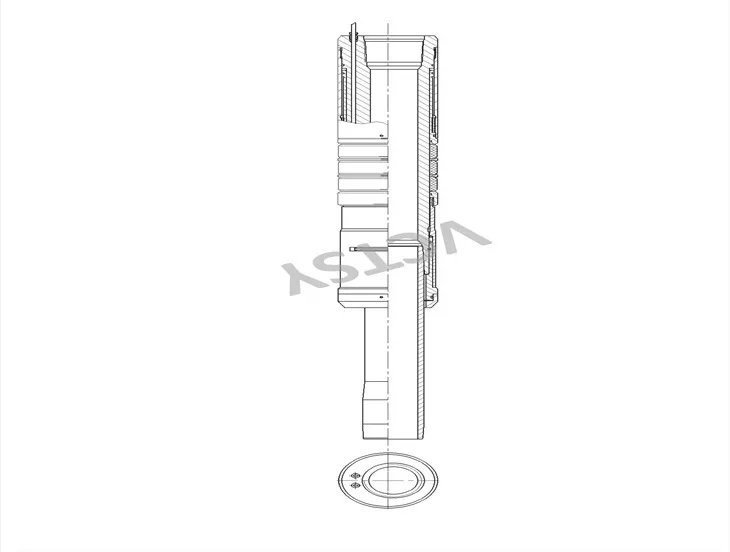

SGPT Series Intelligent Completion Line Crossing Isolation Packer
● Merkenavn: VCTSY
● Sertifisering: API 11D1
● Modellnummer: SGPT-278-7,SGPT-312-7,SGPT-278-962, SGPT-312-962,SGPT-412-7,SGPT-5-7,SGPT{{6 }},SGPT-7-962
● Minimum bestillingsantall: 10 sett
● Pris: RMB/USD
● Emballasjedetaljer: Kryssfinerkasse
● Leveringstid: Etter forespørsel
● Betalingsbetingelser: T/T
● Forsyningsevne: Etter forespørsel
Denne pakkeren kan krysse kabler. Når pakningen overføres og kjøres inn i røret, vil trykksetting av røret sette pakningen, og dermed forsegle røret og foringsrørets ringrom. Et rett trekk i røret gjør at skjærfrigjøringsmekanismen kuttes for frigjøring.
tekniske parametere
1.
|
Tegning nr. |
SGPT-278-7 |
SGPT-312-7 |
SGPT-278-962 |
SGPT-312-962 |
|
|
Koblingstråd |
Øverste |
2 7/8" Trådtype BOX |
3 1/2" Trådtype BOX |
2 7/8" Trådtype BOX |
3 1/2" Trådtype BOX |
|
Nedre |
2 7/8" PIN-kode for trådtype |
3 1/2" PIN-kode for trådtype |
2 7/8" PIN-kode for trådtype |
3 1/2" PIN-kode for trådtype |
|
|
ID |
2,44" (Φ62 mm) |
2,99" (Φ76 mm) |
2,44" (Φ62 mm) |
2,99" (Φ76 mm) |
|
|
Kryssende hull |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Grensedimensjon |
6.02"×43.3" （Φ153×1100） |
6.02"×43.3" （Φ153×1100） |
8.49"×47.2" （Φ215.6×1200） |
8.49"×47.2" （Φ215.6×1200） |
|
|
Gjeldende foringsrør |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
{{0}/8" (40-47lb/ft) |
{{0}/8" (40-47lb/ft) |
|
|
Slip form |
/ |
/ |
/ |
/ |
|
|
Elastomer |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
|
|
Materiale |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Sikker strekkbelastning |
645KN |
921KN |
645KN |
921KN |
|
|
Arbeidstemperatur |
150 grader, 203 grader |
150 grader, 203 grader |
150 grader, 203 grader |
150 grader, 203 grader |
|
|
Arbeids press |
5000psi |
5000psi |
5000psi |
5000psi |
|
|
Sittetrykk |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Slipp trykket |
37 000 lbs |
37 000 lbs |
40 000 lbs |
40 000 lbs |
|
|
Produksjonsstandard |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
2.
|
Tegning nr. |
SGPT-412-7 |
SGPT-5-7 |
SGPT-512-962 |
SGPT-7-962 |
|
|
Koblingstråd |
Øverste |
4 1/2" boks av spesialtrådtype |
5" boks av spesialgjengetype |
5 1/2" boks av spesialtrådtype |
7" spesiell trådtype ESKE |
|
Nedre |
4 1/2" PIN-kode for spesialtråd |
5" spesiell trådtype PIN-kode |
5 1/2" PIN-kode for spesialtråd |
7" spesiell trådtype PIN-kode |
|
|
ID |
3,465" (Φ88 mm) |
3,465" (Φ88 mm) |
4,882" (Φ124 mm) |
4,882" (Φ124 mm) |
|
|
Kryssende hull |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Grensedimensjon |
6.02"×63" （Φ153×1600） |
6.02"×63" （Φ153×1600） |
8.49"×67" （Φ215.6×1700） |
8.49"×67" （Φ215.6×1700） |
|
|
Gjeldende foringsrør |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
{{0}/8" (40-47lb/ft) |
{{0}/8" (40-47lb/ft) |
|
|
Slip form |
/ |
/ |
/ |
/ |
|
|
Elastomer |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
|
|
Materiale |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Sikker strekkbelastning |
943KN |
943KN |
1504KN |
1504KN |
|
|
Arbeidstemperatur |
150 grader, 203 grader |
150 grader, 203 grader |
150 grader, 203 grader |
150 grader, 203 grader |
|
|
Arbeids press |
5000psi |
5000psi |
5000psi |
5000psi |
|
|
Sittetrykk |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Slipp trykket |
37 000 lbs |
37 000 lbs |
40 000 lbs |
40 000 lbs |
|
|
Produksjonsstandard |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
